一.基本概念

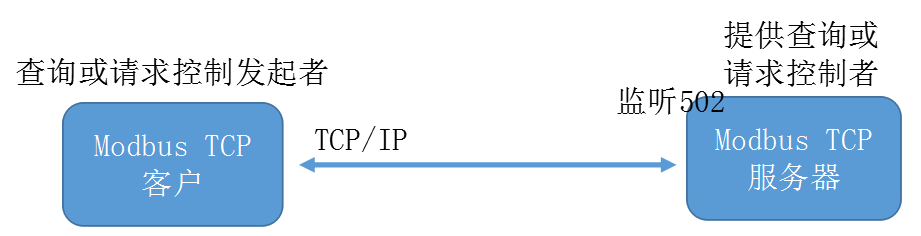

Modbus TCP服務器

   是數據提供者，為其它的設備、系統提供數據的服務端，Modbus TCP服務器可以是設備，也可以是計算機軟件。


Modbus TCP客戶

   是數據請求方，需要向Modbus TCP服務器請求數據，向Modbus TCP發起查詢或者請求控制。


TJSmart智能控制系統Modbus TCP支持方式

   Modbus TCP服務器：智能控制器、TJSmart控制系統服務器都可以提供Modbus TCP服務器的服務，其中智能控制器一個控制器對應一個IP地址和一個設備(UnitID)的服務；TJSmart控制系統服務器提供一個IP地址對應多個設備（UnitID）的服務；
   Modbus TCP客戶：TJSmart控制系統可以作為Modbus TCP客戶端向其它設備、軟件（Modbus TCP服務器）查詢數據或請求控制。

二.智能控制器作為Modbus TCP服務器

   圖久智能控制器、模塊支持Modbus TCP服務，前提是設備具備網絡接口，同時在出廠時，需要打開設備的Modbus TCP服務。


三.TJSmart控制系統平臺軟件作為Modbus TCP 服務器

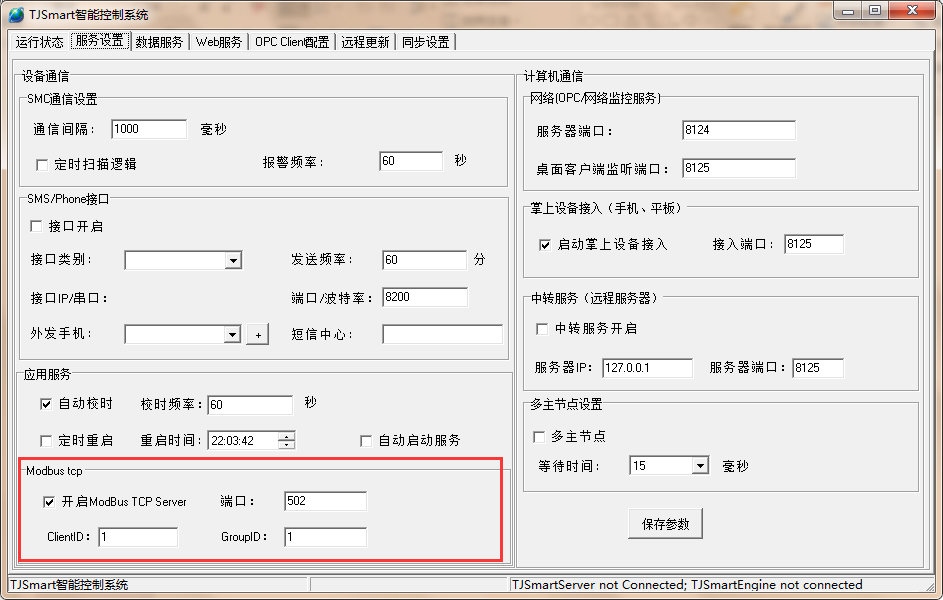

在TJSmartServerMng上面做設置，設置圖如下：


使用注意事項：
（1）平臺需要包含Modbus TCP服務授權；
（2）平臺只能提供一個ClientID、GroupID
下的設備Modbus TCP服務，可以提供該
ClientID、GroupID下所有的控制器的數據
查詢及控制服務，在Modbus TCP服務器協議中，其IP地址是一個，但其后面的單元
（UnitID）在一個IP下有多個；
（3）其端口默認為標準端口502，可以修改，但Modbus TCP 客戶端也需要保持一致，最后重啟服務。


四.TJSmart控制系統平臺軟件作為Modbus TCP 服務器

   注意：TJSmart控制系統平臺一個IP地址下面可以有很多設備，也就是IP地址一個，設備ID有很多個，只要是平臺上設置的ClientID、GroupID下的設備，Modbus TCP客戶端都可以通過Modbus TCP協議查詢，在Modbus TCP客戶端中，IP地址設置一樣，設備地址不一樣！

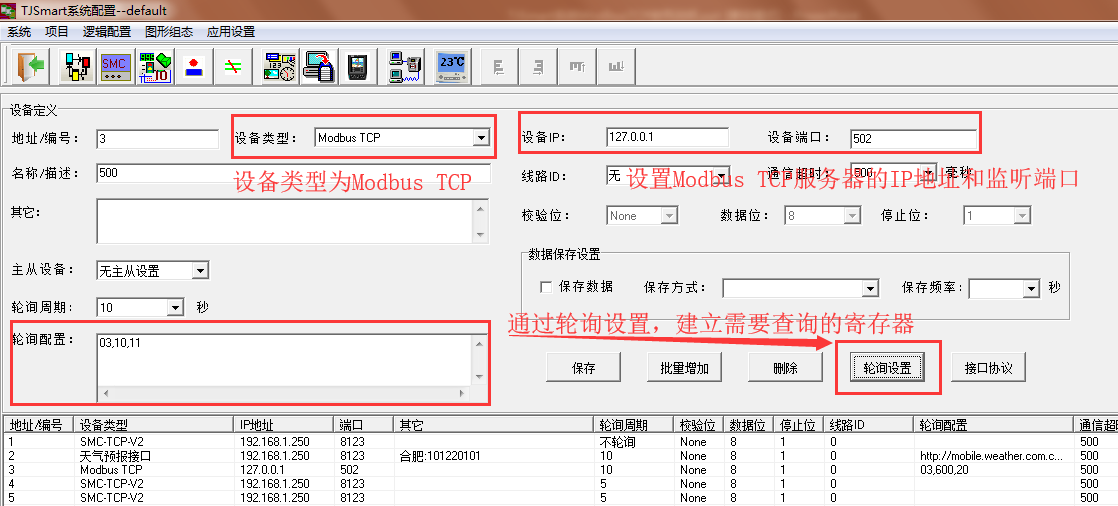

五.TJSmart控制系統作為Modbus TCP 客戶

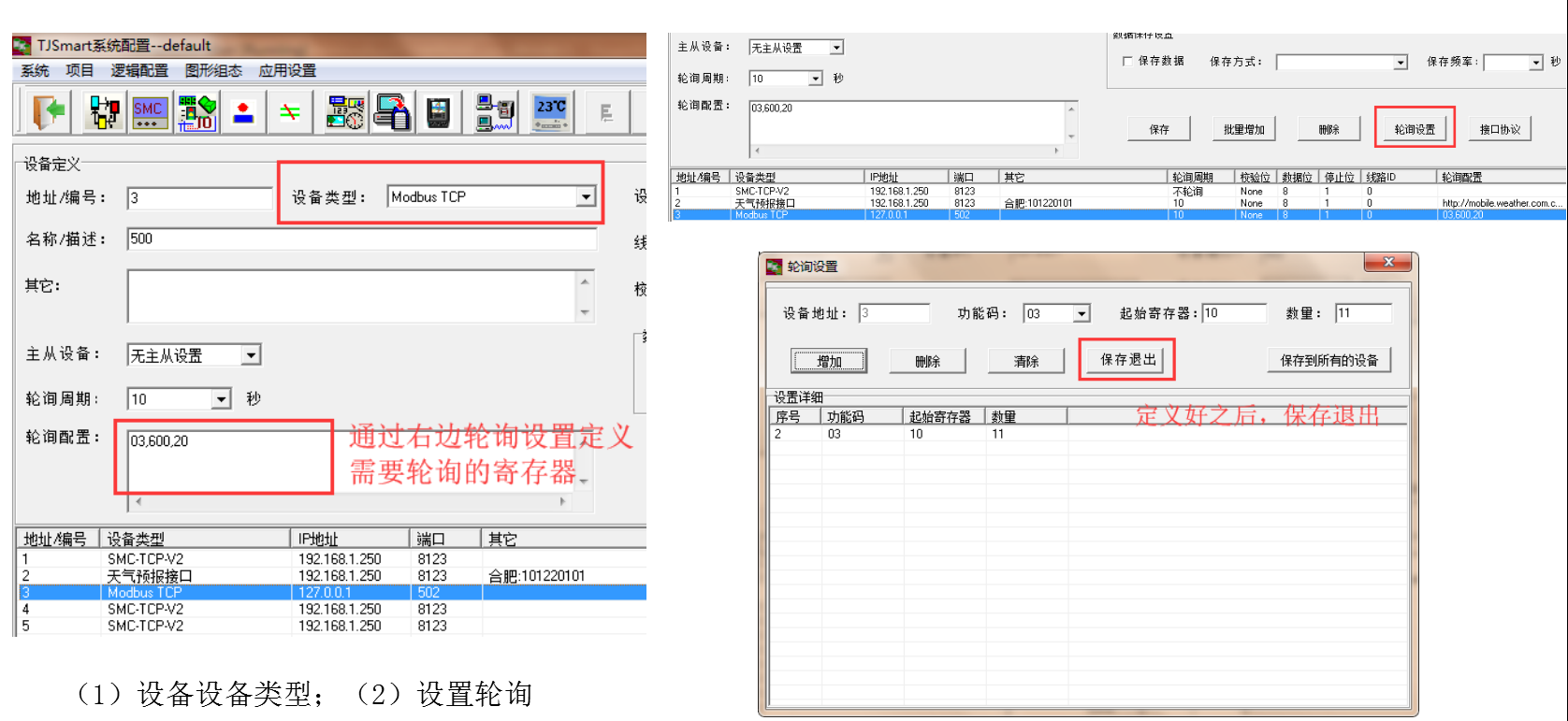

設置總覽，在設備定義中即可完成所有設置。
